    高大空间空调系统简介

    AirTS高大空间空调系列产品是针对高大空间这一特殊环境而成功研制的革新的空调设备。产品已广泛应用于工业厂房、仓库、飞机及机车维修中心、物流中心、大型的体育馆、展览馆、汽车4S店、超市等高大空间场所。


    高大空间空调原理描述
    该方案利用高效轴流风机实现空气远程射流、旋流喷口实现空气调流布送。融合无线通讯技术、变频技术,采用工业控制计算机。系统地解决了高大空间采暖机组、制冷、通风和热能回收等多种需求。适用于5~30米高的建筑场所,是一种技术成熟、实施简单、控制灵活、高效节能的系统方案。
高大空间空调吊装在屋顶,通过设备内的冷、热交换器实现对空气的制冷或加热,然后利用高效的空气布送装置将冷、热空气由上而下均匀的分布到空间各处,消除室内不良温度层。
    采用吸风式轴流风机,制热工况下有效回收散聚在屋顶热量,使通过屋顶的热量损失减少到a小限度,真正达到节能效果。



    采暖技术比较

    普通采暖模式:
    散热器采暖模式概述:

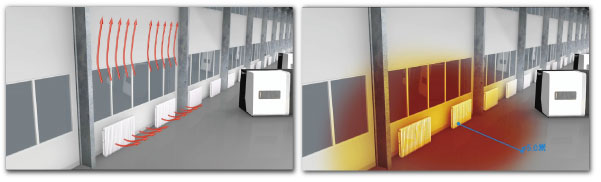

    使用散热器采暖,布置在靠墙的近地面,因其热气流辐射距离有限,所以一般多使用在小空间采暖。而在层高超过4米的高大空间,由于热空气较轻,在大空间内就会形成“热飘效应”(示意图如下),大量热空气上升聚集在屋顶并散失掉。既不能满足室内温度要求,又浪费能源,花了钱却达不到效果。
    几乎所有使用散热器采暖的车间都会有这种达不到预期采暖效果的情况。
    散热器采暖模式的优缺点:
    优点
    (1)散热器采暖是指具有一定温度的热媒(热水或蒸汽)在散热器内流动时,散热器把热媒所携带的热量不断地传给室内的空气和物体,人体舒适度比较高。
    (2)散热器采暖初投资中等,维修管理少。
    缺点
    (1)对于超过4米的大空间(例如厂房),散热器采暖往往是热空气上升到上层,上层温度和地面的温差很大,出现温度“分层”现象,导致大量的能量损失。
    (2) 系统复杂,厂房内散热器支管多,安装及维护不方便。
    (3) 厂房自动控制与温度调节不易实现。
    (4) 对流散热器通常布置在窗下,对于大跨距建筑物,不但布置困难,而且供暖效果差。
    (5) 升温慢,一般厂房在不工作时散热器不能关闭,造成热能浪费大。
    普通暖风机采暖
    靠近暖风机空间内风感强烈,温度高。远离暖风机空间内温度低。
    空间内各处风感和温度分布极不均匀,达不到舒适采暖需求。
    仅适用于空间较小场合,应用于高大空间场合内,中间区域同样得不到有效温度提升。


    高大空间采暖机组模式概述
    此种采暖方式为自上而下式送风,将采暖机组吊装在屋架上,可将“热飘”的热量重新循环利用送至地面。送风模式是一种强制对流模式,可使车间内部热空气分布均匀,无温度死角。且具备自动温控调节功能和单机单控的功能,具备无线控制及变频控制功能,可以自行调节车间任何一个区域的温度,灵活性好,实现完全无人值守控制模式。
    两种采暖方式在高大空间内温度场分布如图所示




     空气分布


    高大空间采暖模式的优缺点:
    采暖热媒采用热水或者蒸汽,热水由区域锅炉房供热系统供给厂房。采暖设备安装在厂房屋架下面、行车上面,距离地面4-30m左右,利用设备自带的空气布送器向下强行送热风进行供暖,形成均匀的温度的分布。
    优点
    (1)高大空间采暖机组设备安装在厂房顶部,距地面4-30m处,强行循环热空气,形成均匀的温度分布。厂房采暖中不会形成不良温度层,因而大大减少屋顶的热量损失。
    (2)热风采暖可以根据温度变化智能改变运行状态,运行费用较低。
    (3)可实现低温供暖,45℃以上供水温度即可,节约能耗。
    (4)热风采暖是一种对流形式的采暖,人体舒适度很高。
    (5)采暖设备一般均安装在厂房屋架下,不占用车间的使用面积,不影响车间的工艺操作,使整个车间显的很整洁。
    (6)热风采暖设备可以在非采暖季节作为机械送风设备,甚至对于有制冷要求的厂房可以夏季送冷风的功能。
    (7)便捷的无线、变频操作模式及人性化功能设置更能适应需要,让安装更简单,操作更便捷。
    缺点
    高大空间采暖设备对厂房内空气品质要求较高,对于粉尘特别大的环境要加装过滤装置,并定期清洗过滤网(简单水洗)。
设备带有自动除尘功能,能减少或降低人工维护次数。
    制冷技术优势


    冷凝水处理
    制冷工况下冷凝水问题是困扰空调技术人员的核心技术问题,AirTS-K系列产品在以下两方面进行技术处理,完全解决冷凝水下漏问题。
    风机正常运行状态下
    在设备表冷器有冷水通过时,铝箔翅片上附着有冷凝水。AirTS-K系列产品表冷器铝箔翅片与出风口方向平行放置。通过对表冷器过风面积的**计算,**在a大风速情况下,经过翅片的风速无法克服冷凝水的重力,冷凝水自动下滑至表冷器下方的接水槽中,通过冷凝水管排出。


    风机停止运行状态下
    在风机停止运行情况下,冷水仍通过表冷器,由于缺少了风干作用,表冷器铝箔翅片温度更低,冷凝水量更大。考虑风阻影响,AirTS-K系列产品在风机停运的无风状态下,冷凝水完全在重力作用下流至接水槽中,从冷凝水管排除。AirTS-K系列产品接水槽在表冷器下方四侧放置,水容量达到18升,远远满足极端湿度条件下冷凝水生成量及排放速度。


    送风距离与制热效果
    AirTS-K系列产品在风机和风口之间无任何部件,送风距离远,冷热出风量高,安装高度可达20米以上。




    AirTS-K系列产品表冷器采用制作工艺复杂的"口"字型表冷器,换热面积为普通表冷器的1.5倍,制热及制冷效果更加显著。风阻小,冷热出风量大,表冷器换热面积大。使得该产品送风距离和制热效果高于本公司制热机组产品。
    噪音及安装
    AirTS-K系列产品风机安装于设备内部,噪音得到有效降低,并且冷热机组设备内部壳体粘贴有减噪吸音材料,噪音进一步降低。AirTS-K系列产品采用四面回风结构,可贴顶安装,安装所需空间更小。
